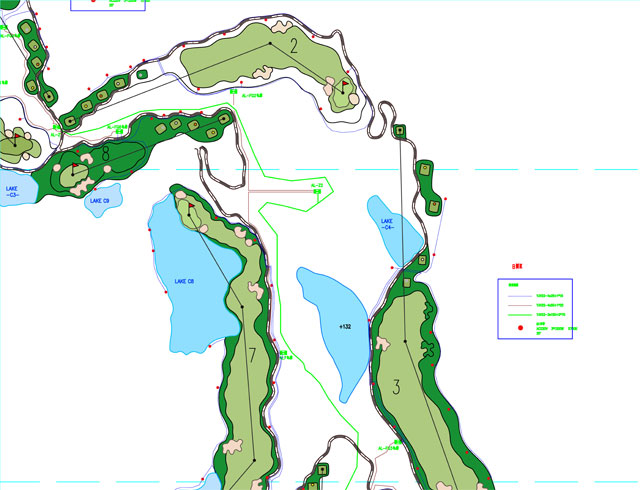

高尔夫球场照明设计

高尔夫球馆照明-1

高尔夫基本上是一项目单向空中运动,一般包含练习场和18个(或者9个,27个等)球洞,每个球球道分为三个区域:发球台,球道和果岭。球场布局差别很大,每个球道有独特的平面布置以及各种不同的障碍物,球道长度从60米的标准三杆长度到550米的标准五杆长度不等。任何球道均不相同,如此决定每个洞的灯杆数和灯具数必须经过单独的设计,因地制宜。

在所有体育相关的照明标准中,只有IESNA RP-6-01《体育运动照明标准》中明确提出了对高尔夫球场的水平照度要求。但是随军着人民生活水平的提高和对照明水平的提升,以及经验的积累和研究成果的不断产生,实际执行的设计标准与此项标准有了较大的差别。我们介绍的是实用的高尔夫球场照明标准。

1)         照度标准:将高尔夫球场的照明需求分为两类:顶级照明要求的球会和标准照明要求球会,其照明标准参见图7-43

此照明标准除了对照度值有所调节外,最大的变化在于加入了垂直照度的要求,,因为它对球手判断球的飞行轨迹和落点起关键作用,这是高尔夫照明系统必须考虑的一点,也是最容易被忽视的一点。

2)         发球台的灯杆位置。要求灯杆高度最小为12米,最好为15米,灯杆布置位置位于发球台正后方或侧后方,特别长的发球台需要可能超过一要灯杆提供照明。位于发球台旁边的灯杆应尽可能的放置于发球台的右侧。

当靠近球车道时,尽可能将灯杆布置在球车道外侧,靠近前面发球台的灯杆不应干扰后面台球台的击球线路。

A.标准设计经济型。

主发球台采用最高照度,其它发球台采用低一级的照度:在主发球台后面5~7米处安装一要灯杆,其它灯杆按照球道布置的原帽进行设计。(见图7-81

  • A.高标准设计豪华型

    主发球台和其它发球台按照同样的最高标准进行设计。即使灯杆之间间距仅有20~30米,每个发球台都由单独的灯杆提供照明,灯杆距发球台5~7米,最后一个发球台以后区域采用标准球道灯杆布置原则进行设计。(见图7-82


  • 1)         球道灯杆位置。

    球道灯杆最低灯杆高度为15米,灯杆置于离球道5~7米的长草区内,避开沙坑和其它危险物。当靠近球车车道时,尽可能将灯杆布置在球车道外侧。相邻两个灯杆这间平均间距为灯杆高度的三倍。

    A)球道平均宽度的最大值决定球道宽度(见图7-83),通过球道宽度来决定球道上灯杆平均间距。

  • A)通过最后的发球台灯杆和果岭前沿之间的距离决定球道的长度。

    在图7-84所示范例中,可以看出最后一要发球杆与果岭前沿的距离341米,通过测量球道宽度后,发现球道平均最大宽度是40~50米,这说明需要的灯杆之间的间距为50~55米。

  • 1)         果岭灯杆位置。

    果岭最低灯杆高度为15米,最好为18米灯杆,灯杆位置距离果岭边缘不超过10米,为果岭提供两个方向的照明。带眩光控制器的灯具在25度投射角度处光强低于12000cd避免将灯杆布置在面向球手方向的位置,以免产生眩光。灯杆应避开沙坑和其它危险物。

  • 7-84和图7-85显示了果岭布杆的设计原则。



    7-45

    对于非标灯具位置(距离果岭边缘超过10米)灯杆高度由灯具投射角来决定,可以接受的灯具投射角在25度至30度。见图7-86和图7-87

  • 1)         非标准设计选择

    A)狗腿洞的照明设计。(见图7-88)所示,通过前面所述的方法决定球道上灯杆的布置,沿狗腿洞外缘画线以决定球道长度,用球道长度和宽度决定灯杆数量和间距。


  • 注意:不能将灯杆置于狗腿内(见图7-89),如在该处布杆会影响击球。

  • A)背靠背灯杆的布置

    当两个球道平行且球道远端边缘距离不超过110米时,可以考虑两个球道使用背靠背的共杆设计. (见图7-90)

  • 当该距离超过110米时,最好使用两根独立的灯杆分别给球道提供照明。(见图7-91)



    A)特别宽的球道

    当球道宽度超过60米时,可以采用(见图7-92)所示的设计方法,采用15米的灯杆,从球道两侧同时提供照明,这将会增加灯杆数量。

  • A)危险水域的处理

    在球道中间的水域应当与球道一样对待,提供同样的照明,因为球同样必须穿过水面,同样需要垂直照明度,不要试图改变设计原则。(见图7-93)


  • 另外一种情况是在果岭右前方的水域被球道环绕。由于飞行更短,经常会有球手将球击过水域而不是球道到过果岭,此时,必须为该水域考虑垂直照度确保球手能跟踪球的飞行轨迹。这可能会增加灯杆和灯具数量。

    1)         灯具配光和眩光控制器的选择。

    A)果岭

    眩光控制器类型—14’’LSG

    配光类型---5M5N

    灯具投射角度---25—30

    以上配光对大多数设计适用,最终的选择将基于投射距离和照度要求。

    B) 发球台

    眩光控制器类型—5’’LSG

    配光类型---5M6N3W

    灯具投射角度---垂直大于7.5度,水平大于15

    同样以上配光对大多数设计适用,最终的选择将基于投射距离和照度要求。

    C) 球道(见图7-94)所示,

    眩光控制器类型—5’’LSG

    配光类型---5M5N4M3W

    灯具投射角度---垂直大于7.5度,水平大于15
