排球场馆灯光工程


排球场馆灯光工程



排球于1985年诞生在美国马塞诸塞州。排球是一项集体比赛项目,每队由12名队员组成,两队各派6名队员在由球网分开的场地上进行比赛。各队遵照规则,将球击过球网,使其落在对方场区的地面上。防止落在本方场区的地面上。
主赛区标准场为9M*18M,缓冲区一般为边线外3米,底线外3米,国际标准边线外5米,底线外8米。场地上空一般7米,国际标准12.5米内不得障碍。

一.排球比赛摄像机位表7-50

序号

类型

位置及功能

1

大型

中心高处;广角范围

2

大型

中心高处;动作分解

3

EFP级摄像机

靠近左限制线的球场边;特定镜头与动作分解

4

EFP级摄像机

靠近右限制线的球场边;特定镜头与动作分解

5

便携

靠边的球场移动中心,赛场外板凳,侯补运动员,慢动作

6

便携

左侧发球方之后,慢动作,观众

7

便携

右侧发球方之后,发球方视角

8

大型

右端高处,高动作与动作分解

9

MIDI摄像机

中心的中部,主裁判员

10

小型

悬挂于头部,头顶动作分解

11

小型

架设在网柱上,靠边,网前动作分解

12

小型

架设在赛场高处,赛场广角摄像

13

EFP级超慢动作摄像机

赛场左 ,中心,低动作回放



二.照明标准:

奥运会关于篮球、排球场地照明标准

位置

照度(lx

照度平均值(最小值)

Ev.cam.min

Eh.ave

水平方向

垂直方向

(见注2)



Emin/Emax

Emin/Eave

Emin/Emax

Emin/Eave

观众(C1号摄像机)

见比值表







0.3

0.5

Eh.ave.FOP/Ev.ave.FOP.FOP

75和≤1.5

Eh.ave.TPA/Ev.ave.TPA

0.5和≤0.2

Eh.ave.TPA/Ev.ave.FOP

0.5~0.7

计算点四个面Ev最小值与最大值的比值

0.6

Ev.ave.CI.spec/Ev.ave.CI.fop

0.1和≤0.2

Ev.min.TRZ

Ev.ave.FOP

照度梯度

UG-FOP(1m)

20%

UG-TPA(4m)

10%

UG-观众席(主摄像机方向)

20%

光源

CPI Ra

90

Tk

5600K

相对于个顶摄像机的眩光等级GR

40

注:1.关于摄像机的位置,由电视转播公司确定。

    2.Ev.min为任意一点的最小值,而非最小平均值。

    3.观众席--12排坐姿高度倾斜计算平面,12排以后的照度平均递减。

    4.比赛场内与场地四周垂直相交的四个平面上任何一点的Ev.minEv.max与之比值应等于或大于0.6

    5.奥运会期间该照度为最低照度。

    6.缩写与定义:

      FOP: 主赛区,指双边线及端线范围内的区域。

      TPA: 这个比赛场地,包括场地外的缓冲区域。

      Cam: 摄像机,C1号摄像机为主摄像机。

      AMZ: 投球线及端线的区域。

     Spec: 观众席。

     隔离区:观众席护栏与场地之间的区域。



三.布灯方式:

排球馆照明布灯方式主要采用直接照明灯具布置,直接照明灯具布置方式能充分发挥体育照明系统的效能,效率高,节能效果好,是目前世界范围内的主流系统。其包括

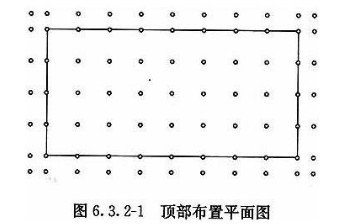

(1)顶部布置,即灯具布置在场地上方,光束垂直于场地平面的布置方式。宜选用对称型配光的灯具,适用于主要利用低空间,对地面水平照度均匀度要求较高,且无电视转播要求的体育馆。图:6-3-2-1

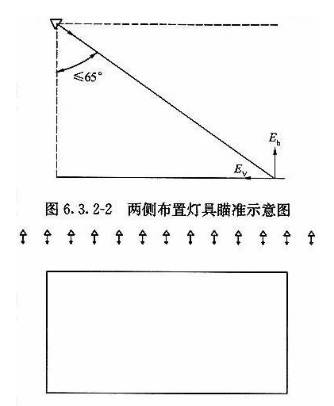

(2).两侧布灯宜选用非对称型配光灯具,布置在马道上,适用于垂直照度要求较高以及有电视转播要求的体育馆。两侧布灯时,灯具瞄准角不应大于65度。这广泛应用于有电视转播要求的体育馆。布灯方式图6.3.2-3,


                      灯具图6.3.2-3

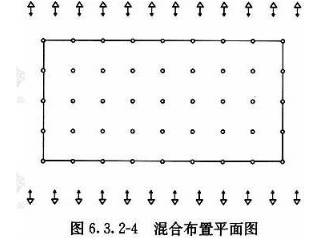

(3)混合布置宜选用多种配光形式的灯具,适用于大型综合性体育馆。灯具的布置方式见顶部布置和两侧布置。

(4)与直接照明系统相对应,间接照明灯具布置光线柔和,眩光控制好,但耗能大,其灯具向上照射,通过顶棚的反射光为场地进行照明。间接照明灯具布置宜采用具有中,宽光束配光的灯具,适用于层高,跨度大及顶棚反射条件好的建筑空间,不适用于悬吊式灯具的安装马道的建筑以及对眩光限制严格,有电视转播要求的体育馆。
