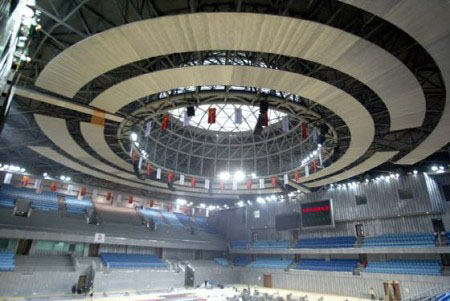

乒乓球馆灯光工程



奥运会兵乓场的照明标准

位置

照度(lx

照度平均值(最小值)

Ev.cam.min

Eh.ave

水平方向

垂直方向

(见注2



Emin/Emax

Emin/Eave

Emin/Emax

Emin/Eave

比赛场地

1400



0.7

0.8

0.7

0.8

总场地

1000



0.6

0.7

0.6

0.7

隔离区



150

0.4

0.6





观众(C1号摄像机)(见注3

见比值表







0.3

0.5

Eh.ave.FOP/Ev.ave.CAMFOP

0.75和≤1.5

Eh.ave.TPA/Ev.ave.TPA

0.5和≤2.0

Eh.ave.TPA/Eh.ave.FOP

0.5~0.7

计算点四个面Ev最小值与最大值的比值

0.6

Ev.ave.C1.TPA/Ev.ave.C1.FOP

0.1和≤0.25

照度梯度

UG-FOP1m2m

20%

UG-TPA4m)

10%

UG-观众席(主摄像机方向)

20%

光源

CRI Ra

90

Tk

5600K

相对于个固定摄像机的眩光等级GR

40

注:1.关于摄像机的位置,由电视转播公司确定。

    2.Ev.min为任意一点的最小值,而非最小平均值。

    3.观众席--12排坐姿高度倾斜计算平面,12排以后的照度平均递减。

    4.比赛场内与场地四周垂直相交的四个平面上任何一点的Ev.minEv.max与之比值应等于或大于0.6

    5.奥运会期间该照度为最低照度。

    6.缩写与定义:

      FOP:主赛区,指双边线及端线范围内的区域。

      TPA: 整个比赛场地,包括场地外的缓冲区域。

      Cam: 摄像机,C1号摄像机为主摄像机。

      AMZ:投球线及端线的区域。

     Spec: 观众席。

     隔离区:观众席护栏场地之间的区域。



二.             布置方式

1. 顶部布置:

1)顶部布置宜选用对称型配光的灯具,适用于主要利用低空间,对地面水平照度均匀度要求较高,且无电视转播要求的体育馆。图:6-3-2-1





顶部布灯有一种特殊布置方式,即群组均匀布置,就是若干大套灯具组成一级,然后若干级灯具在场上主均匀布置。



2).两侧布灯即布置在场地两侧,光束非垂直于场地平面的布置方式。宜选用非对称型配光灯具,布置在马道上,适用于垂直照度要求较高以及有电视转播要求的体育馆。两侧布灯时,灯具瞄准角不应大于65度。图6.3.2-3,



3)混合布置即顶部布置和两侧布置相结合的布置主要,宜选用多种配光形式的灯具,适用于大型综合性体育馆。灯具的布置方式见顶部布置和两侧布置。

4)按照明灯具布置宜采用有中,宽光束配光的灯具,适用于层高较低,跨度较大及顶栅反射条件好的建筑空间,同时适用于对眩光限制较严格且无电视转播要求的体育馆,不适用于悬吊式灯具和安装马道的建筑结构。图6.3.

3)混合布置即顶部布置和两侧布置相结合的布置主要,宜选用多种配光形式的灯具,适用于大型综合性体育馆。灯具的布置方式见顶部布置和两侧布置。

4)按照明灯具布置宜采用有中,宽光束配光的灯具,适用于层高较低,跨度较大及顶栅反射条件好的建筑空间,同时适用于对眩光限制较严格且无电视转播要求的体育馆,不适用于悬吊式灯具和安装马道的建筑结构。图6.3.

3)混合布置即顶部布置和两侧布置相结合的布置主要,宜选用多种配光形式的灯具,适用于大型综合性体育馆。灯具的布置方式见顶部布置和两侧布置。



4)按照明灯具布置宜采用有中,宽光束配光的灯具,适用于层高较低,跨度较大及顶栅反射条件好的建筑空间,同时适用于对眩光限制较严格且无电视转播要求的体育馆,不适用于悬吊式灯具和安装马道的建筑结构。图6.3.2-5



乒乓球场地尺寸小,球体积小且球速快,攻防节奏,攻防转换快,因此灯具布置非常关键,灯具瞄准方向最好垂直于比赛方向,以便运动员与观众能轻易跟踪高速飞行的球,照明系统一般在赛场两侧是对称的,为使用摄像机提供最大的灵活性。面对各边的垂直照度之比不应超过1.5



四.照明控制

1  甲级以上体育馆、体育场、游泳馆的比赛厅照明应设置集中控制系统并设于专用控制室内,通过控制室观察窗应能直接观察到主席台、比赛场地和不低于75%的照明灯具。

2  比赛照明控制系统应具备以下功能:

1 可以对全部比赛厅照明灯具进行任意编组和控制;

2 控制主机内应能预置不少于4个不同的照明场景编组方案;

3 在集中控制屏上显示全部比赛厅照明灯具的工作状态;

4)在集中控制屏上显示主供电源和备用电源的电气参数;

5)在集中控制屏上显示各分支路干线的电气参数;

6 电源、配电系统和控制系统出现故障时发出声光故障报警信号;

3  特级体育设施的照明控制系统宜具备以下功能:

1 可根据电源的参数变化发出指令调节照明配电系统的电气参数,以保证稳定的照明效果并延长光源和电器附件的使用寿命;

2 对部分灯具配备调光功能,以满足不同的功能需求;

3 对部分灯具配备软启动功能,延长光源和电器附件的使用寿命;

4)自动监测系统谐波,并输出控制信号;

5 系统运行记录。

4  照明控制系统宜采用电子计算机作为控制主机并采用总线式控制网络。

5  照明控制分组宜符合下列要求:

1 控制回路分组不仅要满足不同比赛项目的要求,同时要满足不同照度要求时的合理分配;

2 当比赛场地有自然光照明时,控制回路分组方案应与其协调;

3 每个分支回路照明装置数量不宜超过8个,且单相电流不宜超过30A

4 不同分支回路不宜附设在同一线管内。
