网球场照明工程


网球场照明工程



一.            运动项目及场地简介:

12~13世纪,网球运动起源于法国,成为流行于教堂中的一种游戏。14世纪中叶,法国王储将网球赠送英皇享利五世,这种游戏传入英国。1873年,英国的克洛普顿·温菲尔德少校出版了《草地网球》一书,将网球场地移向草坪地,此时的网球非常接近于现代网球的打法。1874~1877年,草地网球在英国得到了空前的发展,修订了网球比赛,成立了草地网球总会,举办了首届草地网球锦标赛。

1896年,男子网球出现在希腊雅典举行的第1届奥运会上。

网球场长子23.744m,,宽10.974m,网高0.9~1.06m.

二.            照明标准

4.0.3--17  运动项目:网球(室内与室外)                                  B

运动分级

  度(lx





眩光

等级

Eh

Evmai

Evsec





显色指数(Ra

色温

K

GR

U1

U2

U1

U2

业余训练

250

/200

0.4

0.6

20

4000

<40

非比赛、娱乐活动

500

/300

0.4

/0.3

0.6

/0.5

65

4000

<40

业余国内比赛

750

/600

0.4

/0.3

0.6

/0.5

65

4000

<40

专业国内比赛

1000/750

0.4

/0.3

0.6

/0.6

65

4000

<40

TV转播国内比赛

1000

/750

750

/500

0.5

/0.3

0.6

/0.5

0.5

/0.3

0.6

/0.5

65

4000

<40

TV转播国际比赛

1500

/1000

1000

/750

0.5

/0.5

0.6

/0.6

0.5

/0.3

0.6

/0.5

65最好80

4000

<40

高清晰度HDTV转播

2500

/1750

1750

/1500

0.7

/0.6

0.8

/0.7

0.7

/0.6

0.8

/0.7

80

4000

<40

应急TV

1000

/750

0.5

/0.3

0.6

/0.6

0.5

/0.3

0.6

/0.5

65最好80

4000

<40

注:1、表中每格照度值有两个,前面的数值为PA照度值,后面是整个场地(TA)的照度值。

2PA区不能有阴影。球与背景之间应有足够的对比。

3、在主要运动方向上应避免眩光,特别是在吊高球时。

4、室内网球场不应有自然采光,若采用自然采光时,应采取措施防止高亮度区对运动员产生干扰。



三.照明光源、灯具及附件



5.0.1护的金卤灯和钠灯光源,以防强紫外线辐射伤人。

6、装置在高空中的灯具应选用重量轻、体积小和风载系数小的产品。

7、灯具应自带或附带角度转动指示装置,方便调整投射角度。

8、若灯具内的光源位置是可调节的,应在其附近有明确的指示和说明,调节照明光源

光源应满足高光效、长寿命、节能及绿色环保的要求,同时应具有良好的显色性和合适的色温参数。在灯具较高的场合,光源宜优先采用金属卤化物灯。而在顶棚较低、场地面积较小的室内运动场地,可考虑采用高功率的直管荧光灯或紧凑型荧光灯,配用电子镇流器。为满足应急照明应采用能瞬时点燃的光源,如白炽灯、卤钨灯、荧光灯,也可在使用高强度气体放电灯时配用合适的不间断电源,该电源应能保证灯不熄弧。当然在采用高强度气体放电灯如金卤灯时,也可以通过分路供电的方法保证至少有部分灯不会熄灭。

光源的显色性和相关色温及对应的应用,见表5.0.1-1和表5.0.1-2

5.0.1-1     光源的显色性及应用

显色性分类

定义

显色指数Ra范围

在体育场馆的应用

1A

优秀的显色性

Ra90

重大国际比赛,需要彩电转播

1B

非常好的显色性

90Ra80

国际比赛,需要彩电转播

2A

良好显色性

80Ra70

练习场所,不需要彩电转播

2B

良好显色性

70Ra60

3

可接受的显色性

60Ra20

不能用于比赛场地的照明



5.0.1-2       光源的相关色温及应用

色表类别

色表

相关色温(K

在体育场馆的应用

<3300

小型练习场所,非比赛用公共场所

中间

3300~5300

比赛场所,练习场所

>5300



5.0.2 照明灯具及附件

照明灯具的安全性能应满足GB7000.1-2005GB7000.7-2005GB7000.8-2005规定的要求。

5.0.2.1 照明设备的机械性能要求:

除了满足上述国标的规定之外,照明设备的机械性能要求还包括照明设备使用过程中应该具备的基本和必须的功能和能力。

1、照明灯具的结构应能保证在使用当地常遇气候条件下有正常的功能。

2、灯体材料应能抗腐蚀和承受各种常有的室外条件(如紧靠海边,较严重的工业污染,大气污染)。

3、照明设备的外壳防护等级的选用,应满足可靠抵御使用场所气候环境对照明设备的侵蚀,室外使用的灯具IP55

4、对灯具进行安装、瞄准、检修、清洗,一般在离地面较高的位置上进行,灯具设计应使这些操作尽可能容易,一般灯具应具有后开盖功能,而且无需特种工具就能打开灯具,人可用双手自由操作,方便灯具的日常维护和清洗工作。

5、在开启式灯具中,不能使用没有玻璃泡壳保后应有可靠的锁紧装置。

9、灯具应在两个互相垂直的轴线方向上有可调节的机构,便于瞄准,并能在瞄准完毕后锁紧可调机构。可调机构锁紧的方式应满足使用环境的要求。用于室外高空的灯具锁紧装置,应能承受在其灯具投影面上施加按当地气象条件下最大风速的载荷,没有明显的偏斜。

10、照明设备、安装照明设备的支架等附件其材质与表面处理工艺应能满足使用场所的环境要求,达到相应的使用寿命。

11、安装再2米以上的照明设备应有附加的保护措施,如有紧固装置损坏,可以防止照明设备跌落,危急人身和周围环境的安全。

5.0.2.2 照明设备的电气安全要求:

除了满足上述国标的规定之外,照明设备的电气安全要求还包括以下的防触电保护、耐热性能等方面。

1、照明灯具应选用有金属外壳接地连续性的Ⅰ类灯具或Ⅱ类灯具。

2、安装在游泳池内的水下灯具应使用防触电等级为Ⅲ类的灯具,其外部和内部的线路电压应≤12V

3、用于灯具的材料、灯体和内部电器连线等部分,应能承受在环境常温下由光源产生的热量,灯具内电器配件的耐热等级必须满足其使用环境的要求。

1)一体化灯具内,电器腔中主要电器配件的耐热等级必须符合相应工作环境的要求,镇流器的tw130oC,触发器和电容器应选用tc85 oC的产品。

2)非一体化灯具电器箱内主要电器配件的耐热等级必须符合相应工作环境的要求,

3)使用塑壳灯具,其外壳应能承受灯具在异常工作条件下产生的过热,同时应能承受户外环境对材质性能的破坏,影响或降低原定的外壳防护等级。

5.0.2.3   照明灯具的光学要求:

    大多数用于彩电转播的体育场馆照明是以金卤灯为主要光源,也有极少量的采用荧光灯具照明。

    要达到经济的照明,对灯具来说两种光学特性是最重要的,一是适用于特殊体育照明装置的光分布,二是由很高的光输出比,把这两种光学特性以最佳的方式组合一起进行设计,以最少的照明投资和能源消耗,取得最佳的照明效果。

    照明灯具的光分布是由它的安装位置和投照区域的照明要求来确定的,常用的照明灯具应具有以下的光学要求:

1、应说明灯具内可使用光源的性能、规格及安装位置。

2、灯具应提供完整的光度学数据报告,供使用者在照明设计时选用和进行计算。

3、应选用光衰减缓慢的材质和光源组成的灯具或其他发光器材。

4、灯具应有可靠且具有节能效果的防眩光措施。

5、灯具应具有多种配光形式,方便选用。

5.0.2.4 照明设备及附属装置的机械性能要求

机械性能要求包括产品使用过程中应该具有的基本和必须的功能和能力,例如:设备外壳的防撞击能力、灯具的瞄准、调焦和固定、安装和维护、防水防尘性能的耐久性以及表面处理的寿命等。

1照明设备外壳防护等级的选用,应满足可靠抵御使用场所气候环境对照明设备的侵蚀,室外使用的灯具密封等级IP55

2照明设备的易碎部件和其他部件(提供防触电保护或防尘防水的密封罩等附属装置)分别能承受0.5Nm0.7Nm的冲击能量。

3灯具内的光源有多个光学性能固定位置时,应在安装灯座的位置上有明显的标志。

4若灯具内的光源位置为可调节,应在灯具的外壳上有明显的说明,调节后应有可靠的锁紧装置。

5灯具应在两个互相垂直的轴线方向上有可调整的机构,便于瞄准,并能在瞄准完毕后锁紧,锁紧的方式应满足使用环境的要求。用于室外高空的灯具锁紧装置,应能承受对灯具投影面上按当地气象条件设计的最大载荷而没有明显的偏斜。

由于体育场内安装的灯具数量较多,因此须考虑灯具的重量、外形尺寸及迎风面积符合体育建筑设计的需要。

防水防尘密封圈应该选用耐热、耐紫外、红外辐射,不易老化和富有足够压缩量的硅橡胶材料,制成合适的形状。

8照明设备外壳上不得有毛刺,飞边等锋利和快口。

9照明设备、安装照明设备的支架和控制设备的外壳材料与表面处理应能够满足使用场所的环境要求,达到相应的使用寿命。

10 安装在2米以上的照明设备应有附加的保护措施,以防止正常使用情况下如有紧固装置损坏时不致跌落而危急人身安全及周围环境。

5.0.3 照明高杆

5.0.3.1 照明高杆为灯具的承载平台,做为四塔式、多塔式、塔带式等照明方式的重要组成设备,体育场照明高杆可采用与建筑物结合的形式,当做为独立设备存在时应采用独杆式结构。照明高杆结构强度计算应符合相关标准的规定。

5.0.3.2 体育场照明高杆应采用结构强度高,方便安装的钢杆结构,设计使用寿命不低于25年。高杆的维修方式可按照不同的建设规模选择使用电动升降吊篮方式或爬梯方式,小型运动场可采用中间折弯式的灯杆,以方便维修工作。

5.0.3.3  20米高度以上的照明高杆应采用电动升降吊篮的方式进行维修工作;20米高度以下的照明高杆可采用爬梯式的方式进行维修工作,爬梯应装置-护身栏圈并按照规范在相应高度上设置休息平台;15米高度以下的照明灯杆宜采用中间折弯式的维修方式。

5.0.3.4 高度超过30米的照明高杆在顶部应装置航空障碍灯。

5.0.4 马道

5.0.4.1  甲级体育场馆应设置马道,乙级及以下的体育场馆宜设置马道。

5.0.4.2  马道设置的数量、高度、走向和位置必须满足专业照明系统的相关要求。

5.0.4.3  马道应有足够的强度,应根据专业要求,在马道上预留照明灯具、电器箱和电缆线槽等设备的安装条件。

5.0.4.4  马道应留有足够的操作空间,其宽度不宜小于600mm,并应设置防护栏杆。

5.0.4.5  马道的安装位置应避免建筑装饰材料、安装部件、管线和结构件等对照明光线的遮挡。



四.布置方式

室外网球场照明系统一般按下列要求设置:

1) 场地两侧采用灯杆侧向布灯。

2) 沿长轴方向的两侧采用每侧2个或3个灯杆位布置。现在正式比赛场地,也有每侧采用4个灯杆布置的方案。

3) 用于一般娱乐的网球场,其灯杆安装高度至少为8m

4) 用一正式比赛的单个网球场地,灯杆安装高度至少为12m。(见图7-29

5) 如果观众席沿场地一侧或两侧布置,则照明灯杆应位于观众席后面,以避免对观众观看的干扰。

网球通常在短距离内高速运动,需要在很短时间内判断球的运行方向,因此网球需用较高的视觉要求。

在设计室外网球场地照明时,特别注意俱乐部与个人娱乐对照明的不同要求。俱乐部要举行较高的网球比赛,不仅要求场地有良好的照明,还要求场地上空一定高度的空间里有足够的亮度。因此,俱乐部(正式比赛)单个室外网球场灯杆的高度要保证最下面灯具的安装距地最小为12m(两个并排的场地为15m,三个并排的场地18m





室外网球场

对用于业余娱乐及训练的网球场,照明单片球场的灯具安装高度应大于8 m,对用于专业比赛的网球场,照明单片球场的灯具安装高度应大于12 m 当采用灯杆布置方式,灯杆的布置应满足图6.2.1-1的要求。如果考虑观众席或其他障碍物的影响,灯杆位置应后移,而灯杆高度应成比例增加,并满足图6.2.1-2的要求。对同时考虑2块或3块网球场地的照明,则灯杆的高度也应满足图6.2.1-2的要求。

对没有或只有少量观众席的网球场地,侧边灯杆布灯方式经常被采用,但灯杆须布置在观众席的后侧;对有较多观众席、有较高挑蓬且灯杆无法布置的网球场地,宜采用侧边光带的方式,在挑蓬上面或下面连续安装灯具。

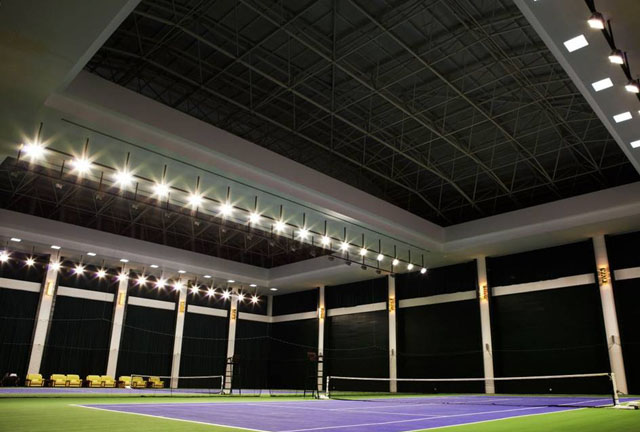

  • 室内网球灯具布置

    1.  直接照明灯具布置

    1       顶部布置  灯具布置在场地上方,光束垂直于场地平面的布置方式。

    2       两侧布置  灯具布置在场地两侧,光束非垂直于场地平面的布置方式。

    3       混合布置  顶部布置和两侧布置相结合的方式。

    二.灯具布置应符合下列使用要求

    1)顶部布置宜选用对称型配光的灯具,适用于主要利用低空间,对地面水平照度均匀度要求较高,且无电视转播要求的体育馆。图:6-3-2-1

  • (2).两侧布灯宜选用非对称型配光灯具,布置在马道上,适用于垂直照度要求较高以及有电视转播要求的体育馆。两侧布灯时,灯具瞄准角不应大于65度。图6.3.2-3,

  • 3)混合布置宜选用多种配光形式的灯具,适用于大型综合性体育馆。灯具的布置方式见顶部布置和两侧布置。

  • 4)按照明灯具布置宜采用有中,宽光束配光的灯具,适用于层高较低,跨度较大及顶栅反射条件好的建筑空间,同时适用于对眩光限制较严格且无电视转播要求的体育馆,不适用于悬吊式灯具和安装马道的建筑结构。图6.3.2-5

  • 室内网球场照明布灯宜平行于赛场两侧,布置总长度不应小于36米,灯具瞄准宜垂直于赛场纵向中心线,灯具描准角不应大于65度。

  •
