羽毛球馆照明工程


羽毛球馆照明工程



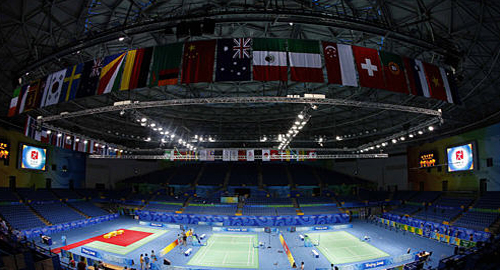

1873年,现代羽毛球运动诞生在英国“伯明顿”,很快,这极富趣味性的游戏迅速传遍英国。大约1920年前后,羽毛球运动传入我国。新中国成立后,羽毛球运动在我国得到迅速发展。羽毛球单打场地为13.4m×5.18m,双打场地为13.4m×6.1m.奥运会羽毛球场地净空高度必须在12m以上,场地必须是铺在有弹性的木地板上面的塑胶羽毛球场地。

摄像机机位分布

大型羽毛球比赛电视转播的机位图如图:7-111所示,该图与表7-55配合使用。



  • 7-55         羽毛球比赛摄像机位

    序号

    类型

    位置及功能

    1

    大型

    高处,场地端部,大范围覆盖

    2

    EFP级摄像机

    左角附近,中等慢动作

    3

    大型

    右边线,网边附近,分解动作

    4

    大型

    左边线,网边附近,分解动作

    5

    便携

    地板,在左边游动,分解动作

    6

    大型SSM摄像机

    地板,在左边游动,分解,回放

    7

    小型

    网上方中间,分解

    8

    微型

    网上右边,网分解

    9

    小型

    底线远端右方,底线分解

    10

    小型

    底线远端右方,底线分解

    11

    小型

    场地上方,赛场广角

      主摄像机:在赛扬两端,辅摄像机:在网处,服务位置

    照明标准



    我国羽毛球场的照明标准

    等级

    使用功能

    照度(lx

    照度均匀度

    光源

    眩光指数GR

    Eh

    Evmai

    Evaux

    Uh

    Uvmin

    Uvaux

    Ra

    Tcp(K)

    U1

    U2

    U1

    U2

    U1

    训练和娱乐活动

    300

    0.5

    65



    35

    业余比赛、       专业训练

    750/500

    0.5/0.4

    0.7/0.6

    65

    4000

    30

    专业比赛

    1000/750

    0.5/0.4

    0.7/0.6

    65

    4000

    30

    TV转播国家、国际比赛

    1000/750

    750/500

    0.5/0.4

    0.7/0.6

    0.4/0.3

    0.6/0.5

    0.3/0.3

    80

    4000

    30

    TV转播重大、国际比赛

    1400/1000

    1000/750

    0.6/0.5

    0.8/0.7

    0.5/05.

    0.7/0.5

    0.3/0.3

    80

    4000

    30

    HDTV转播重大、国际比赛

    2000/1400

    1400/700

    0.7/0.6

    0.8/0.8

    0.6/0.4

    0.7/0.6

    0.4/0.3

    90

    4000

    30

    TV应急

    1000/750

    0.5/0.4

    0.7/0.6

    0.4/0.3

    0.6/0.5

    80

    4000

    30

    注:1.表中同一格有两个值,“/”前为主赛区PA的值,“/”后为总赛区TA的值。

        2.背景(墙/或顶棚)表面颜色和反射比和与球应有足够的对比。

        3.比赛场地上方应有足够的照度,但应避免对运动员造成的眩光。





    奥运会羽毛球场的照明标准

    奥运会羽毛球场的照明标准

    位置

    照度(lx

    照度平均值(最小值)

    Ev.cam.min

    Eh.ave

    水平方向

    垂直方向

    (见注2



    Emin/Emax

    Emin/Eave

    Emin/Emax

    Emin/Eave

    比赛场地

    1400



    0.7

    0.8

    0.7

    0.8

    总场地

    1000



    0.6

    0.7

    0.6

    0.7

    隔离区



    150

    0.4

    0.6





    观众(C1号摄像机)(见注3

    见比值表







    0.3

    0.5

    Eh.ave.FOP/Ev.ave.CAMFOP

    0.75和≤1.5

    Eh.ave.TPA/Ev.ave.TPA

    0.5和≤2.0

    Eh.ave.TPA/Eh.ave.FOP

    0.5~0.7

    计算点四个面Ev最小值与最大值的比值

    0.6

    观众席:FOP摄像机平均垂直照度值

    0.1和≤0.25

    照度梯度

    UG-全场(1m2m

    20%

    UG-TPA4m)

    10%

    UG-观众席(主摄像机方向)

    20%

    光源

    CRI Ra

    90

    Tk

    5600K

    相对于个固定摄像机的眩光等级GR

    40

    注:1.关于摄像机的位置,由电视转播公司确定。

        2.Ev.min为任意一点的最小值,而非最小平均值。

        3.观众席--12排坐姿高度倾斜计算平面,12排以后的照度平均递减。

        4.比赛场内与场地四周垂直相交的四个平面上任何一点的Ev.minEv.max与之比值应等于或大于0.6

        5.奥运会期间该照度为最低照度。

        6.缩写与定义:

          FOP:主赛区,指双边线及端线范围内的区域。

          TPA: 整个比赛场地,包括场地外的缓冲区域。

          Cam: 摄像机,C1号摄像机为主摄像机。

          AMZ:投球线及端线的区域。

         Spec: 观众席。

       隔离区:观众席护栏场地之间的区域。





    三:布灯方式

    为避免运动员上方的高亮度,主赛区上方应无灯具。一般,国际比赛要求的最小自由高度12米,因此,灯具安装高度至少数12米,推荐采用金卤灯。对于非正式比赛的场馆,场馆的顶棚高度可以低些,当顶棚的高度低于6米时,可以使用荧光灯进行照明。金卤灯灯具宜用中光束。羽毛球场地照明的布灯要求参见 7-56

    7-56

  •

    灯具布置

    场以尺寸

    m×m

    照度计算网格

    m×m

    照度测量网格

    m×m

    参考高度

    m



    摄像机典型位置

    宜布置在比赛场地边线1m以外两侧,并应超出比赛场地端线,灯具安装高度不应小于12m,主赛区PA上方不应布置灯具

    PA:

    13.4×6.1

    TA;

    19.4×10.1





    1×1





    2×2





    水平:1.0

    垂直:1.5

    主摄像机在赛场两端:辅摄像机在球网处,服务位置



  •
