羽毛球馆照明

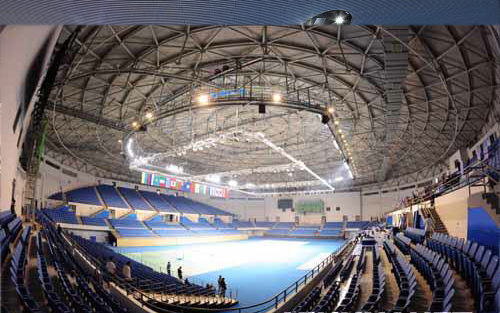

1873年，现代羽毛球运动诞生在英国“伯明顿”，很快，这极富趣味性的游戏迅速传遍英国。大约1920年前后，羽毛球运动传入我国。新中国成立后，羽毛球运动在我国得到迅速发展。羽毛球单打场地为13.4m×5.18m,双打场地为13.4m×6.1m.奥运会羽毛球场地净空高度必须在12m以上，场地必须是铺在有弹性的木地板上面的塑胶羽毛球场地。
摄像机机位分布

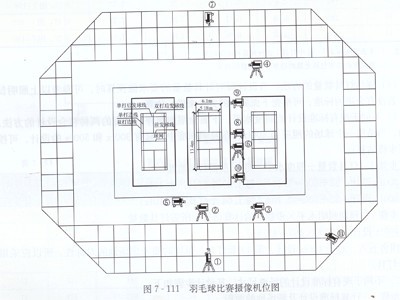

大型羽毛球比赛电视转播的机位图如图：7-111所示，该图与表7-55配合使用。
图7-55 羽毛球比赛摄像机位
|
序号 |
类型 |
位置及功能 |
|
1 |
大型 |
高处，场地端部，大范围覆盖 |
|
2 |
EFP级摄像机 |
左角附近，中等慢动作 |
|
3 |
大型 |
右边线，网边附近，分解动作 |
|
4 |
大型 |
左边线，网边附近，分解动作 |
|
5 |
便携 |
地板，在左边游动，分解动作 |
|
6 |
大型SSM摄像机 |
地板，在左边游动，分解，回放 |
|
7 |
小型 |
网上方中间，分解 |
|
8 |
微型 |
网上右边，网分解 |
|
9 |
小型 |
底线远端右方，底线分解 |
|
10 |
小型 |
底线远端右方，底线分解 |
|
11 |
小型 |
场地上方，赛场广角 |
注 主摄像机：在赛扬两端，辅摄像机：在网处，服务位置
照明标准
|
我国羽毛球场的照明标准 |
||||||||||||
|
等级 |
使用功能 |
照度（lx） |
照度均匀度 |
光源 |
眩光指数GR |
|||||||
|
Eh |
Evmai |
Evaux |
Uh |
Uvmin |
Uvaux |
Ra |
Tcp(K) |
|||||
|
U1 |
U2 |
U1 |
U2 |
U1 |
||||||||
|
Ⅰ |
训练和娱乐活动 |
300 |
— |
— |
— |
0.5 |
— |
— |
— |
≥65 |
|
≤35 |
|
Ⅱ |
业余比赛、 专业训练 |
750/500 |
— |
— |
0.5/0.4 |
0.7/0.6 |
— |
— |
— |
≥65 |
≥4000 |
≤30 |
|
Ⅲ |
专业比赛 |
1000/750 |
— |
— |
0.5/0.4 |
0.7/0.6 |
— |
— |
— |
≥65 |
≥4000 |
≤30 |
|
Ⅳ |
TV转播国家、国际比赛 |
— |
1000/750 |
750/500 |
0.5/0.4 |
0.7/0.6 |
0.4/0.3 |
0.6/0.5 |
0.3/0.3 |
≥80 |
≥4000 |
≤30 |
|
Ⅴ |
TV转播重大、国际比赛 |
— |
1400/1000 |
1000/750 |
0.6/0.5 |
0.8/0.7 |
0.5/05. |
0.7/0.5 |
0.3/0.3 |
≥80 |
≥4000 |
≤30 |
|
Ⅵ |
HDTV转播重大、国际比赛 |
— |
2000/1400 |
1400/700 |
0.7/0.6 |
0.8/0.8 |
0.6/0.4 |
0.7/0.6 |
0.4/0.3 |
≥90 |
≥4000 |
≤30 |
|
— |
TV应急 |
— |
1000/750 |
— |
0.5/0.4 |
0.7/0.6 |
0.4/0.3 |
0.6/0.5 |
— |
≥80 |
≥4000 |
≤30 |
|
注：1.表中同一格有两个值，“/”前为主赛区PA的值，“/”后为总赛区TA的值。 |
||||||||||||
|
2.背景（墙/或顶棚）表面颜色和反射比和与球应有足够的对比。 |
||||||||||||
|
3.比赛场地上方应有足够的照度，但应避免对运动员造成的眩光。 |
||||||||||||
奥运会羽毛球场的照明标准
|
奥运会羽毛球场的照明标准 |
||||||
|
位置 |
照度（lx） |
照度平均值（最小值） |
||||
|
Ev.cam.min |
Eh.ave |
水平方向 |
垂直方向 |
|||
|
（见注2） |
|
Emin/Emax |
Emin/Eave |
Emin/Emax |
Emin/Eave |
|
|
比赛场地 |
1400 |
|
0.7 |
0.8 |
0.7 |
0.8 |
|
总场地 |
1000 |
|
0.6 |
0.7 |
0.6 |
0.7 |
|
隔离区 |
|
150 |
0.4 |
0.6 |
|
|
|
观众（C1号摄像机）（见注3） |
见比值表 |
|
|
|
0.3 |
0.5 |
|
Eh.ave.FOP/Ev.ave.CAM。FOP |
≥0.75和≤1.5 |
|||||
|
Eh.ave.TPA/Ev.ave.TPA |
≥0.5和≤2.0 |
|||||
|
Eh.ave.TPA/Eh.ave.FOP |
0.5~0.7 |
|||||
|
计算点四个面Ev最小值与最大值的比值 |
≥0.6 |
|||||
|
观众席：FOP摄像机平均垂直照度值 |
≥0.1和≤0.25 |
|||||
|
照度梯度 |
UG-全场（1m和2m） |
≤20% |
||||
|
UG-TPA（4m) |
≤10% |
|||||
|
UG-观众席（主摄像机方向） |
≤20% |
|||||
|
光源 |
CRI Ra |
≥90 |
||||
|
Tk |
5600K |
|||||
|
相对于个固定摄像机的眩光等级GR |
≤40 |
|||||
|
注：1.关于摄像机的位置，由电视转播公司确定。 |
||||||
|
2.Ev.min为任意一点的最小值，而非最小平均值。 |
||||||
|
3.观众席--前12排坐姿高度倾斜计算平面，12排以后的照度平均递减。 |
||||||
|
4.比赛场内与场地四周垂直相交的四个平面上任何一点的Ev.min与Ev.max与之比值应等于或大于0.6。 |
||||||
|
5.奥运会期间该照度为最低照度。 |
||||||
|
6.缩写与定义： |
||||||
|
FOP：主赛区，指双边线及端线范围内的区域。 |
||||||
|
TPA: 整个比赛场地，包括场地外的缓冲区域。 |
||||||
|
Cam: 摄像机，C1号摄像机为主摄像机。 |
||||||
|
AMZ：投球线及端线的区域。 |
||||||
|
Spec: 观众席。 |
||||||
|
隔离区：观众席护栏场地之间的区域。 |
||||||
三：布灯方式
为避免运动员上方的高亮度，主赛区上方应无灯具。一般，国际比赛要求的最小自由高度12米，因此，灯具安装高度至少数12米，推荐采用金卤灯。对于非正式比赛的场馆，场馆的顶棚高度可以低些，当顶棚的高度低于6米时，可以使用荧光灯进行照明。金卤灯灯具宜用中光束。羽毛球场地照明的布灯要求参见 表7-56
表7-56
|
灯具布置 |
场以尺寸 （m×m） |
照度计算网格 （m×m） |
照度测量网格 （m×m） |
参考高度 （m） |
摄像机典型位置 |
|
宜布置在比赛场地边线1m以外两侧，并应超出比赛场地端线，灯具安装高度不应小于12m，主赛区PA上方不应布置灯具 |
PA: 13.4×6.1 TA; 19.4×10.1 |
1×1 |
2×2 |
水平：1.0 垂直：1.5 |
主摄像机在赛场两端：辅摄像机在球网处，服务位置 |
