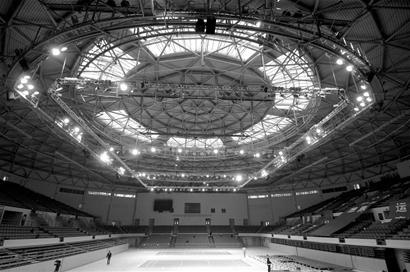

羽毛球馆夜景照明

羽毛球馆夜景照明

1873年,现代羽毛球运动诞生在英国“伯明顿”,很快,这极富趣味性的游戏迅速传遍英国。大约1920年前后,羽毛球运动传入我国。新中国成立后,羽毛球运动在我国得到迅速发展。羽毛球单打场地为13.4m×5.18m,双打场地为13.4m×6.1m.奥运会羽毛球场地净空高度必须在12m以上,场地必须是铺在有弹性的木地板上面的塑胶羽毛球场地。

一.      摄像机机位分布

大型羽毛球比赛电视转播的机位图如图:7-111所示,该图与表7-55配合使用。



  • 7-55         羽毛球比赛摄像机位

    序号

    类型

    位置及功能

    1

    大型

    高处,场地端部,大范围覆盖

    2

    EFP级摄像机

    左角附近,中等慢动作

    3

    大型

    右边线,网边附近,分解动作

    4

    大型

    左边线,网边附近,分解动作

    5

    便携

    地板,在左边游动,分解动作

    6

    大型SSM摄像机

    地板,在左边游动,分解,回放

    7

    小型

    网上方中间,分解

    8

    微型

    网上右边,网分解

    9

    小型

    底线远端右方,底线分解

    10

    小型

    底线远端右方,底线分解

    11

    小型

    场地上方,赛场广角

      主摄像机:在赛扬两端,辅摄像机:在网处,服务位置



    一.      照明标准



    我国羽毛球场的照明标准

    等级

    使用功能

    照度(lx

    照度均匀度

    光源

    眩光指数GR

    Eh

    Evmai

    Evaux

    Uh

    Uvmin

    Uvaux

    Ra

    Tcp(K)

    U1

    U2

    U1

    U2

    U1

    训练和娱乐活动

    300

    0.5

    65



    35

    业余比赛、      专业训练

    750/500

    0.5/0.4

    0.7/0.6

    65

    4000

    30

    专业比赛

    1000/750

    0.5/0.4

    0.7/0.6

    65

    4000

    30

    TV转播国家、国际比赛

    1000/750

    750/500

    0.5/0.4

    0.7/0.6

    0.4/0.3

    0.6/0.5

    0.3/0.3

    80

    4000

    30

    TV转播重大、国际比赛

    1400/1000

    1000/750

    0.6/0.5

    0.8/0.7

    0.5/05.

    0.7/0.5

    0.3/0.3

    80

    4000

    30

    HDTV转播重大、国际比赛

    2000/1400

    1400/700

    0.7/0.6

    0.8/0.8

    0.6/0.4

    0.7/0.6

    0.4/0.3

    90

    4000

    30

    TV应急

    1000/750

    0.5/0.4

    0.7/0.6

    0.4/0.3

    0.6/0.5

    80

    4000

    30

    注:1.表中同一格有两个值,“/”前为主赛区PA的值,“/”后为总赛区TA的值。

        2.背景(墙/或顶棚)表面颜色和反射比和与球应有足够的对比。

        3.比赛场地上方应有足够的照度,但应避免对运动员造成的眩光。





    GAISF关于羽毛球场照明标准

    GAISF关于羽毛球场照明标准

    运动类型

    Eh(Lx)

    Evmai(Lx)

    Evsec(Lx)

    水平照度均匀度

    垂直照度均匀度

    Ra

    Tk(K)

    U1

    U2

    U1

    U2

    业余水平

    体能训练

    150

    0.4

    0.6

    20

    4000

    非比赛娱乐活动

    300/250

    0.4

    0.6

    65

    4000

    国内比赛

    750/600

    0.5

    0.7

    65

    4000

    专业水平

    体能训练

    300

    0.4

    0.6

    65

    4000

    国内比赛

    1000/800

    0.5

    0.7

    65

    4000

    TV转播的国内比赛

    1000/700

    750/500

    0.5

    0.7

    0.3

    0.5

    65

    4000

    TV转播的国际比赛

    1250/900

    1000/700

    0.6

    0.7

    0.4

    0.6

    65,最好80

    4000

    高清晰度HDTV转播

    2000/1400

    1500/1050

    0.7

    0.8

    0.6

    0.7

    80

    4000

    TV应急

    1000/700

    0.5

    0.7

    0.3

    0.5

    65,最好80

    4000

    注:1.比赛场地大小。PPA6.1m×13.4mTPA10.1m×19.4m

        2.摄像机最佳位置:主摄像机设在球场的后部,高度4~6,离最近底线12~20m。辅助摄像机靠近发球线,每边一个,用于如慢动作的回放等情况,在球场边线后面的地面板。

        3.计算网格为2m×2m

        4.测量网格最好为2m×2m,最大为4m×4m

        5.表中每格有两个照度值。前面数值为标准的比赛场地(PPA)照度值,后面是整个场地(TPA)的照度值。PPA不能存在阴影。为了提供一个较暗的背景,使羽毛球有较好的对比,整个场地照度可以低于PPA的照度。由于运动员经常往上看,建议PPA的上部和后部不装设照明灯,以减少眩光。

        6.国际羽联IBF要求:对于主要的国际比赛,顶棚照明灯的安装高度应至少为12m(整个PPA上面),两块球场之间的距离至少为4m



    奥运会羽毛球场的照明标准

    奥运会羽毛球场的照明标准

    位置

    照度(lx

    照度平均值(最小值)

    Ev.cam.min

    Eh.ave

    水平方向

    垂直方向

    (见注2



    Emin/Emax

    Emin/Eave

    Emin/Emax

    Emin/Eave

    比赛场地

    1400



    0.7

    0.8

    0.7

    0.8

    总场地

    1000



    0.6

    0.7

    0.6

    0.7

    隔离区



    150

    0.4

    0.6





    观众(C1号摄像机)(见注3

    见比值表







    0.3

    0.5

    Eh.ave.FOP/Ev.ave.CAMFOP

    0.75和≤1.5

    Eh.ave.TPA/Ev.ave.TPA

    0.5和≤2.0

    Eh.ave.TPA/Eh.ave.FOP

    0.5~0.7

    计算点四个面Ev最小值与最大值的比值

    0.6

    观众席:FOP摄像机平均垂直照度值

    0.1和≤0.25

    照度梯度

    UG-全场(1m2m

    20%

    UG-TPA4m)

    10%

    UG-观众席(主摄像机方向)

    20%

    光源

    CRI Ra

    90

    Tk

    5600K

    相对于个固定摄像机的眩光等级GR

    40

    注:1.关于摄像机的位置,由电视转播公司确定。

        2.Ev.min为任意一点的最小值,而非最小平均值。

        3.观众席--12排坐姿高度倾斜计算平面,12排以后的照度平均递减。

        4.比赛场内与场地四周垂直相交的四个平面上任何一点的Ev.minEv.max与之比值应等于或大于0.6

        5.奥运会期间该照度为最低照度。

        6.缩写与定义:

          FOP:主赛区,指双边线及端线范围内的区域。

          TPA: 整个比赛场地,包括场地外的缓冲区域。

          Cam: 摄像机,C1号摄像机为主摄像机。

          AMZ:投球线及端线的区域。

         Spec: 观众席。

       隔离区:观众席护栏场地之间的区域。





    三:布灯方式

    为避免运动员上方的高亮度,主赛区上方应无灯具。一般,国际比赛要求的最小自由高度12米,因此,灯具安装高度至少数12米,推荐采用金卤灯。对于非正式比赛的场馆,场馆的顶棚高度可以低些,当顶棚的高度低于6米时,可以使用荧光灯进行照明。金卤灯灯具宜用中光束。羽毛球场地照明的布灯要求参见 7-56

    7-56



    灯具布置

    场以尺寸

    m×m

    照度计算网格

    m×m

    照度测量网格

    m×m

    参考高度

    m



    摄像机典型位置

    宜布置在比赛场地边线1m以外两侧,并应超出比赛场地端线,灯具安装高度不应小于12m,主赛区PA上方不应布置灯具

    PA:

    13.4×6.1

    TA;

    19.4×10.1





    1×1





    2×2





    水平:1.0

    垂直:1.5

    主摄像机在赛场两端:辅摄像机在球网处,服务位置
