游泳馆照明设计

古代奥运会并没有游泳项目，但是游泳运动一直为人类所掌握，在与自然斗争中，为了生存，有时也为了娱乐，人类逐渐掌握了游泳技能。直到1896年，游泳项目进入了第一届现代奥运会。从1957年5月1日起，国际泳联规定只承认在50米标准池中创造的世界纪录。

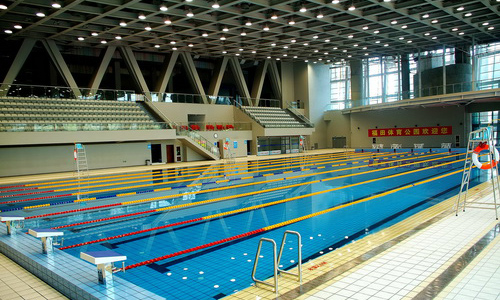

国际标准游泳池长50米，宽至少25米，深2米以上。设8条泳道，每条泳道宽2.5米，第一和第八泳道的外侧分道线距离池壁为2.5米。

一． 摄像机位分布

该类比赛场地摄像机位图：如7-135所示。与表7-84全使用。

表7-84

游泳池摄像机位表

机位	类型	位置	用途
1	大型	起点/终点的看台高处	主景镜头
2	大型	起点/终点的看台低处	特定镜头
3	微型	在50m游泳池的平台上来回移动	低角度动作
4	大型	50m起点看台低处	50m起点，低拐弯动作
5	大型	50m起点看台高处	50m起点，中拐弯，主翻转
6	无线	起点/终点处池岸上	介绍，游泳池出口和仪式
7	无线	起点/终点处池岸上	介绍，游泳池出口和仪式
8	便携式	拐弯处池岸上	特定镜头，仪式
9	微型车载移动摄像机	游泳池第6道的底部，2m内来回移动	水下跟踪摄像
10	微型高架	中央池道上方的80m轨道	高空摄像
11	大型	池岸后部	景观镜头，动作分解动作
12	便携式	游泳池一侧的池岸拐角处	分解动作，式
13	便携式	安装在共用的塔上（待定）	场馆镜头
14	微型	安装在距起点/终点右边的摄像机3m处的游泳池底	倒机翻转
15	微型	安装在距起点/终点左边的摄像机4m的游泳池底	倒机翻转
16	潜望镜摄像机	安装在距入口12m的游泳也壁上	从泳道15米标志的水下摄影范围
17	微型	安装在第4道的入口	第4口和翻转，游泳选手的特定镜头
18	微型	安装在第5道的入口	第5入口和翻转，游泳选手的特定镜头
19	防水吊杆摄像机	游泳池拐角池岸上	拐角摄像范围和仪式
20	大型SSM摄像机	起点/终点的看台中央	分解动作
21	大型SSM摄像机	在池岸中央	对着分解动作和仪式
22	大型SSM摄像机	在运动员集合室	离开集合室

一． 游泳池场地照明标准

游泳、跳水、水球、花样游泳场地的照明标准
等级	使用功能	照度（lx）			照度均匀度						光源
		E_h	E_vmai	E_vaux	U_h		U_vmin		U_vaux		Ra	T_cp(K)
		E_h	E_vmai	E_vaux	U₁	U₂	U₁	U₂	U₁	U₂	Ra	T_cp(K)
Ⅰ	训练和娱乐活动	200	—	—	—	0.3	—	—	—	—	≥65
Ⅱ	业余比赛、专业训练	300	—	—	0.3	0.5	—	—	—	—	≥65	≥4000
Ⅲ	专业比赛	500	—	—	0.4	0.6	—	—	—	—	≥65	≥4000
Ⅳ	TV转播国家、国际比赛	—	1000	750	0.5	0.7	0.4	0.6	0.3	0.5	≥80	≥4000
Ⅴ	TV转播重大、国际比赛	—	1400	1000	0.6	0.8	0.5	0.7	0.3	0.5	≥80	≥4000
Ⅵ	HDTV转播重大、国际比赛	—	2000	1400	0.7	0.8	0.6	0.7	0.4	0.6	≥90	≥5500
—	TV应急	—	750	—	0.5	0.7	0.3	0.5	—	—	≥80	≥4000
注：1.应避免人工光和天然光经水面反射对运动员、裁判员、摄像机和观众造成眩光。
2.墙和顶棚的反射比分别不低于0.4和0.6，池底的反射比不应低于0.7。
3.应保证绕游泳池周边2m区域、1m高度有足够的垂直照度。
4.室外场地V等级Ra和T_cp的取值应与Ⅵ等级相同。

游泳项目的垂直照度(维持值）
拍摄距离	25m	75m	150m
A类	400lx	560lx	800lx
照度比和均匀度
E_haverage:E_vave=0.5_~2(对于参考面）
E_vmin:E_vmax≥0.4(对于参考面）
E_hmin:E_hmax≥0.5(对于参考面）
E_vmin:E_vmax≥0.3(每个格点的四个方向）
注 1.眩光指数GR＜50，仅用于户外。
2.主赛区（PA）：50m×21m(8泳道），或50m×25m(10泳道）；安全区：绕泳池2m宽。
3.总赛区（TA）：54m×25m(或29m）
4.附近有跳水池，两地之间的距离应为4_~5m.
5.对于水球，使用池中央30m区。

二． 布置方式

室内游泳跳水馆通常考虑灯具的检修维护，一般不在水面上方布置灯具，但水面上方设有专用检修通道的除外。对于没有电视转播要求的场馆，灯具往往分散布置在水面上方以外的吊顶下，屋架下或墙壁上，对于有电视转播要求的场馆，灯具一般采用光带式布置，即在两侧池岸上空布置纵向马道，在两端池岸上空布置横向马道。另外还需要在跳台和跳板下设置适量灯具消除跳台和跳板形成的阴影，并对跳水运动热身池加以重点照明。

应该强调一下，跳水运动项目不应在跳水池上方布置灯具。否则水中将会出现灯的镜像影像，对运动员产生光干扰，影响运动员的判断和发挥。

另外由于水介质特有的光学特性，室内游泳跳水馆灯具和马道布置主要考虑以下问题。

1． 眩光控制

由于水介质特有的光学特性，游泳馆场地照明的眩光控制较其它类型场馆更加困难，也显得龙为重要。

a. 通过控制灯具投射角控制水面的反射眩光。一般来说，体育馆的灯具投射角不大于60°，泳馆的灯具投射角则要求不大于55°，最好不大于50°.光线入射角越大，水面反射光越多。

b. 针对跳水运动员的眩光控制措施。对跳水运动而言，其场地范围包括从跳台上2米，跳板上5米到水面，即跳水运动员的整个运动轨迹空间。在此空间内，场地灯光均不允许对运动员有任何不舒适眩光。

c. 严格控制对摄像机的眩光。即不得向主摄像机视野反射静水表面的光，灯具发出的光线也不得直接投向固定摄像机。如不直接照射以固定摄像机为中心的50°扇形区域则更为理想。如图7-143

a. 严格控制灯具在水中的镜像产生的眩光。对于有电视转播的游泳跳水馆，比赛大厅空间较高大，场地照明灯具一般采用400W以上的金属卤化物灯具。这些灯具在水中的镜像亮度很高，如果出现在运动员，裁判，摄像机的观众视野内，均会产生眩光，影响比赛和观赛以及转播的质量。

1． 马道布置

a. 正确确定比赛中照明计算的空间范围。

b. 合理的确定马道位置。

电视转播不仅要求有水平照度，还要求有4个方向的垂直照度。同时为保证拍摄画面的立体感，水平照度与垂直照度之比E_h/E_v应在0.5-2之间。以图7-145为例，灯具近侧瞄准点的投射角α₁不宜太小，而远侧瞄准点的投射角α₂又不宜太大。如果投射角α₁太小，则垂直照度分量太小，不能满足Eh/Ev 的比例要求，如果投射角α₂太大，则会产生严重眩光。

一．体育照明节能的设计原则

1．不能降低照明标准

2．选择合适的照明标准

选择合适的照明标准至关重要。对于大多数地市级体育馆建筑，高校的体育建筑，其体育照明不应按举行国际大赛的标准进行设计，否则会产生以下问题：

a. 一次投资增多

b. 维护工作量增加，维护成本增加。

c. 为体育照明服务的供配电系统复杂，用电量增大。

d. 即使国际大赛进行照明设计，当未来举行国际大赛时，还需要按最新的国际单项体育组织和电视转播机构要求进行改造。

3．永久照明系统和临时照明系统相结合。

4．与建筑专业密切配合。

5．技术性能与投资同时考虑。
